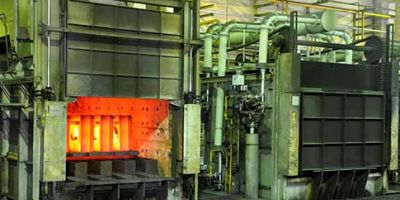

Fabrication & rénovation
de fours industriels
![](/templates/yootheme/cache/1b/process-ingenierie-20-1bd23dd1.jpeg)
Process ingénierie c’est avant tout : Une Equipe d’experts reconnu dans le domaine du traitement thermique.
Nous mettons à votre disposition nos nombreuses années d’expériences afin de répondre a vos attentes et vos besoins en matière fabrication et de rénovation d'installation de traitements thermiques industriels et fours spéciaux

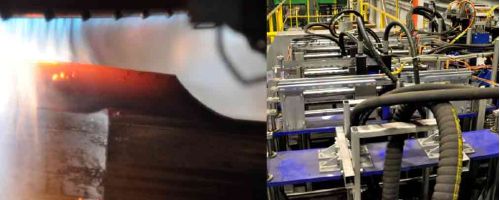

Installation de traitement d’éléments d’aiguillage
Chauffage final et trempe air
![](/templates/yootheme/cache/96/four-traitement-02-967757dc.jpeg)
- Chauffage bruleur gaz-O2
- Traitement au défilé, vitesse variable
- Contrôle température de peau en temps réel
- Courbe de montée à respecter/li>
- refroidissement par air pulsé à 3.2 °C/sec
- Structure métallurgique à obtenir
- Adaptation automatique au type de pièce, hauteur, largeur, forme, massivité
- Supervision pour traçabilité

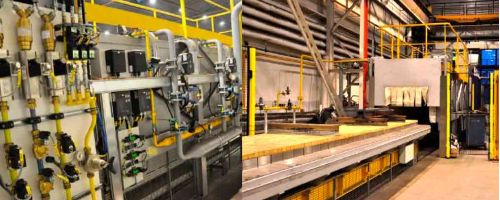

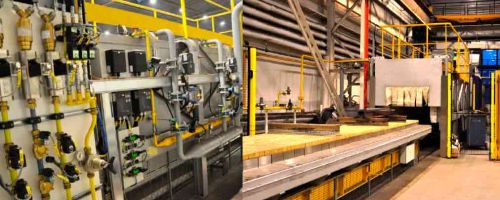

Installation de traitement d’éléments d’aiguillage
![](/templates/yootheme/cache/2e/four-traitement-01-2ecde462.jpeg)
Four de préchauffe
- Fours à sole mobile
- Chauffage gaz
- Chauffage électrique
- 4 zones de chauffe
- Régulation du nombre de zone en fonction des pièces

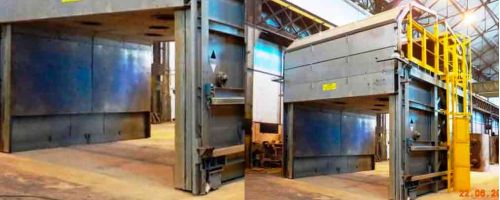

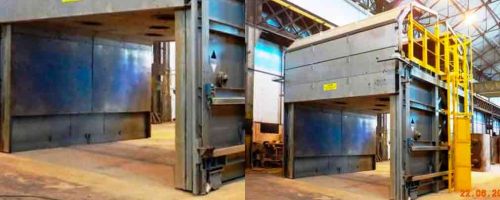

Four de réchauffage et séchage de lingotière
![](/templates/yootheme/cache/24/FOUR-lingotiere-2427623f.jpeg)
- Fours mobiles sur rails
- Température jusqu’à 250°C
- Chauffage électrique
- Convection forcée
- Charge jusqu’à 120 tonnes
Four gaz à pas de pèlerin de réchauffage avant forge
Travaux réalisés
- Réfection complète de la chauffe
- Poste de détente
- Brûleurs, tuyauterie
- Armoires électriques
- Automatisme
![](/templates/yootheme/cache/f8/FOUR-GAZ-PELERIN--f8cbd0e0.jpeg)
- Four à pas de pèlerin 1200 °C
- Chauffage gaz 3 zones, brûleurs à flamme plate

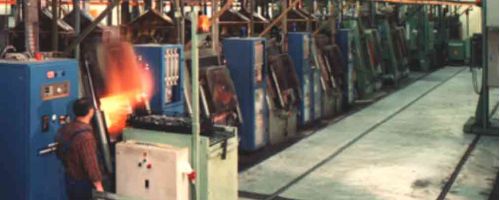

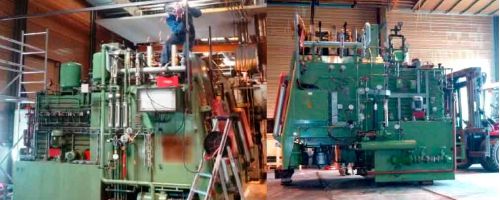

Fours à charge sous atmosphère
Travaux réalisés
- Démontage sur un ancien site
- Transport et remontage
- Étude implantation, plan de génie civil et raccordement
- Révision tableaux de gaz : N2, CH3OH, CH4, Air, NH3
- Câblage neuf
- Armoires électriques neuves
- Automatisme, supervision
- Mise en service
![](/templates/yootheme/cache/e0/FOURS-CHARGE-ATMOSPHERE-e071fb1c.jpeg)
- Pour la cémentation, carbonitruration et trempe huile de pièces de série
- Fours tailles TQ6

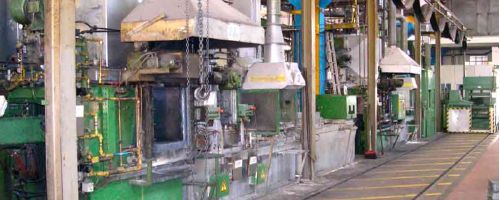

Atelier de trempe martensitique et bainitique
Travaux réalisés
- Maintenance de la totalité de l’atelier depuis 18 ans, mécanique, bain de sel, instrumentation
- Amélioration process et machine
- Cartographies et réglages
- Formation opérateur
- Fourniture nouveaux tableaux de gaz et armoire d’analyse
- Fourniture de pompes de vidange et transfert de sel
![](/templates/yootheme/cache/1b/ATELIER-TREMPE-1bbae66f.jpeg)
- Atelier de fours de trempe huile, trempe sel, lavage et revenu
- Chargeuses automatisées

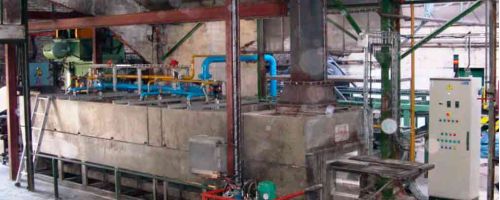

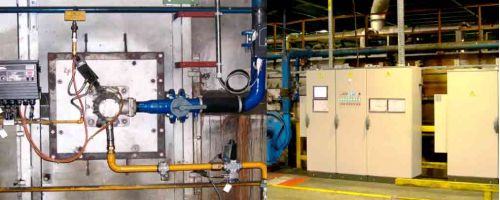

Four de revenu gaz à tapis
Travaux réalisés
- Réfection complète de la chauffe
- Poste de détente
- Brûleurs, tuyauterie
- Armoires électriques
- Automatisme
![](/templates/yootheme/cache/e3/FOUR-REVENU-GAZ-TAPIS-e30f7651.jpeg)
- Four à tapis 600 °C
- Chauffage gaz 6 brûleurs
- Traitement de revenu sur barres et lames d’amortisseurs poids lourds

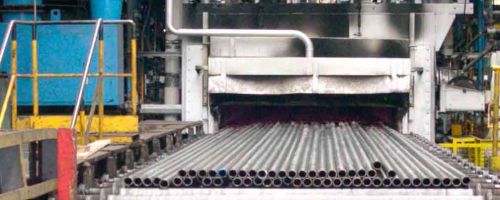

Four de recuit sous azote à rouleaux
Travaux réalisés
- Amélioration process et homogénéité
- Augmentation production
- Remplacement armoires de régulation
![](/templates/yootheme/cache/ce/FOUR-RECUIT-AZOTE-ROULEAUX-ce701083.jpeg)
- Four à rouleaux 950 °C, longueur 180 m production 100 tonnes/jour
- Traitement d’ébauches creuses, revenu, globulisation,… sous azote
- Chauffage gaz et électrique, refroidissement par air pulsé, répartis en 28 zones distinctes
- Vitesse 5 m/h

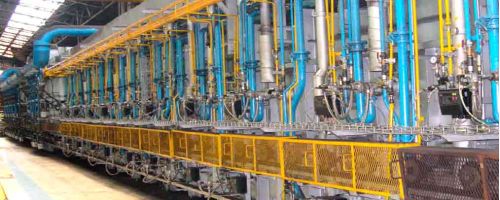

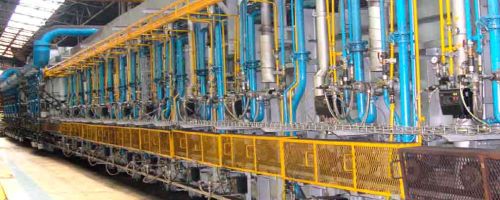

Four de recuit gaz à rouleaux
Travaux réalisés
- Amélioration process et homogénéité
- Augmentation production
- Réfection complète de la chauffe
- Poste de détente 4 bars
- Équipement 79 brûleurs, tuyauterie
- Mise au normes EN 746-2
- Armoires électriques, automatisme
![](/templates/yootheme/cache/aa/FOUR-RECUIT-GAZ-ROULEAUX-aaea04ee.jpeg)
- Four à rouleaux 950 °C, longueur 45 m production 150 tonnes/jour
- Chauffage gaz 79 brûleurs répartis en 11 zones de chauffe
- Traitement d’ébauches creuse, revenu, globulisation, …
- Vitesse 5 à 11 m/h, changement de série optimisé (longueur vide minimum)
Four gaz de recuit et normalisation grande capacité
- Circuit de détente gaz
- Mise aux normes
- Modification mode de régulation
- Amélioration caractéristiques thermiques
- Armoires électriques
- Automatisme, supervision
![](/templates/yootheme/cache/61/FOUR-GAZ-RECUIT-617d5a87.jpeg)
- Four à passage 1200 °C
- Traitement de tubes inox utilisés pour les conduites hydrauliques de commandes de vol
- Installation agréée aéronautique NADCAP et AMS 2750

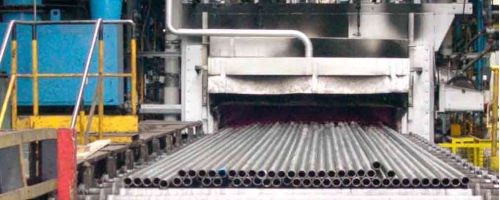

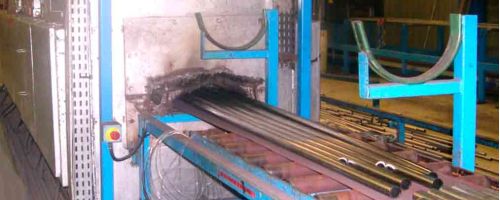

Four à passage de recuit inox
Travaux réalisés
- Circuit de détente gaz
- Mise aux normes
- Modification mode de régulation
- Amélioration caractéristiques thermiques
- Armoires électriques
- Automatisme, supervision
![](/templates/yootheme/cache/2a/FOUR-PASSAGE-RECUIT-INOX-2ab7885e.jpeg)
- Four à passage 1200 °C
- Traitement de tubes inox utilisés pour les conduites hydrauliques de commandes de vol
- Installation agréée aéronautique NADCAP et AMS 2750

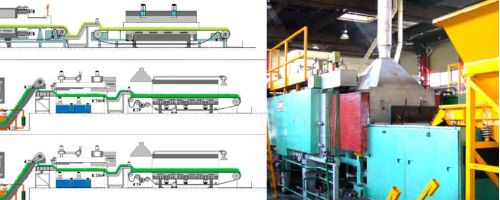

Ligne de fours à tapis, trempe, carbo, revenu
Travaux réalisés
- Modification des armoires électriques, ajout d’automates
- Modification et câblage sur les machines
- Automatisme, supervision
![](/templates/yootheme/cache/7b/Ligne-fours-tapis-7bbca3d7.jpeg)
- 5 lignes à passage : chargement, pesée, fours, trempe, lavage, revenu cémentation, trempe huile
- Chaque ligne est indépendante et reliée en réseau à un superviseur
- Planification automatique de la charge de travail en liaison avec un AS400 de gestion de production et archivage en retour
- Supervision multipostes et contrôle à distance

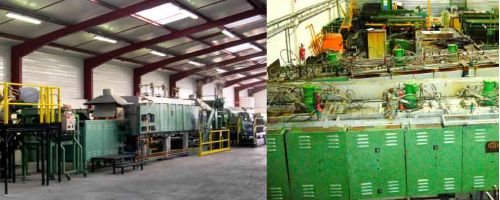

Four de trempe revenu à passage
Révision complète
- Mécanique
- Fumisterie
- Câblage
- Circuits fluides : gaz, eau, huile …
![](/templates/yootheme/cache/2b/FOUR-TREMPE-REVENU-PASSAGE-2b846271.jpeg)
- Réfection en nos ateliers
- Transport
- Raccordement, remontage sur site
- Mise en service
- Armoires électriques neuves
- Automatisme
- Supervision

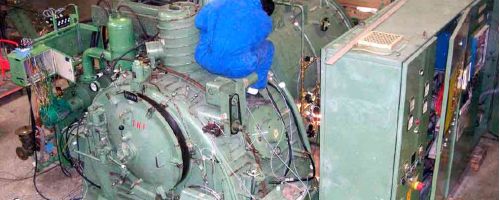

Four de trempe à l’huile sous vide
Réfection complète
- Carcasse et water jacket
- Mécanique intérieure
- Casing et éléments de chauffe
- Matériel et circuit de vide
- Circuit d’eau
- Hydraulique et pneumatique
- Armoires électriques
![](/templates/yootheme/cache/04/FOUR-TREMPE-HUILE-VIDE-04ac5607.jpeg)
- Four de trempe huile 1000°C sous vide 10-2 mbar
- Rénovation en ateliers
- Démontage sur site et transport
- Réfection complète en nos ateliers
- Remontage et remise en route sur site

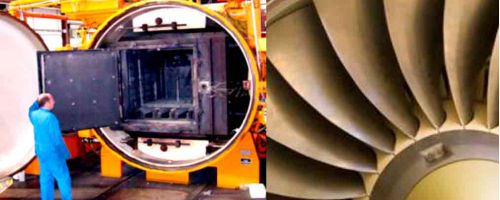

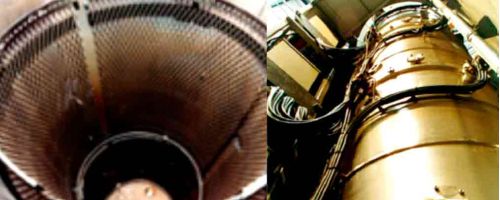

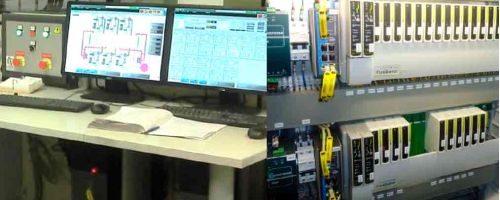

Pilotage four de brassage sous vide
Travaux réalisés
- Remplacement des 70 blocs de puissances
- Remplacement de toutes les armoires de commande (automatisme)
- Connexion en réseau pour piloter l’homogénéité de la charge
- Gestion des cycles complet, chauffe, vide, refroidissement rapide ..
- Supervision avec traçabilité
![](/templates/yootheme/cache/c8/PILOTAGE-FOUR-BRASSAGE-VIDE--c82585d8.jpeg)
- Diamètre 4 600 mm, longueur 10 000 mm
- Vide poussé 5 10-5 mb
- 6 groupes de pompage, pompes primaires, roots et pompes à diffusion
- 70 zones de chauffe indépendantes
- 180 thermocouples dans la charge
- Température +/- 5°C

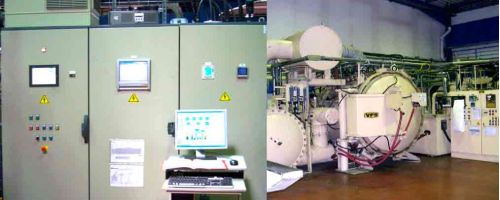

Four de trempe sous vide
Travaux réalisés
- Modification du process
- Armoires électriques
- Automatisme et supervision
![](/templates/yootheme/cache/15/FOUR-TREMPE-VIDE2-15d0f2d1.jpeg)
- Agréé pour le traitement de pièces aéronautiques (aubes de turbine), NADCAP et AMS 2750D
- Vide secondaire (1.10-6 mbar)
- Conduite du cycle entièrement automatique
- Historisation des traitements sur PC de supervision

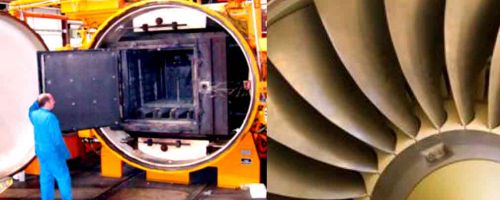

Four de trempe sous vide
Travaux réalisés
- Tableaux de gaz
- Recâblage complet
- Armoires électriques neuves
- Automatisme et supervision
![](/templates/yootheme/cache/d8/FOUR-TREMPE-VIDE-d82ab862.jpeg)
- Agréé pour le traitement de pièce aéronautique, médical et spatial
- Vide secondaire (1.10-6 mbar)
- Conduite du cycle entièrement automatique
- Historisation des traitements sur PC de supervision

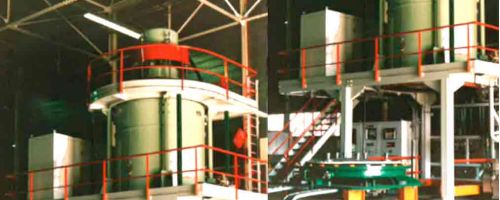

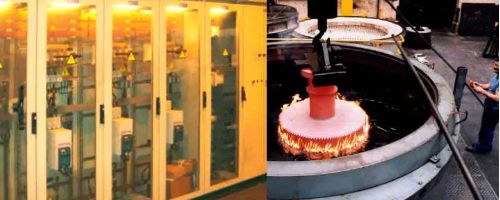

Four de nitruration ionique sole élévatrice
Travaux réalisés
- Armoire électrique neuve
- Automatisme et supervision
![](/templates/yootheme/cache/93/FOUR-NITRURATION-IONIQUE-ELEVATRICE-93f90e55.jpeg)
- Pour le traitement de moule d’injection de pneus poids lourd
- Volume utile Ø 1500, H 1800 mm
- Chauffage par plasma, convection et rayonnement
- Refroidissement par échangeur
- Conduite du cycle entièrement automatique, PC de supervision

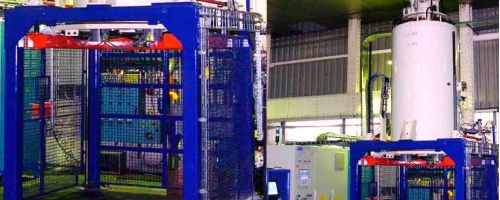

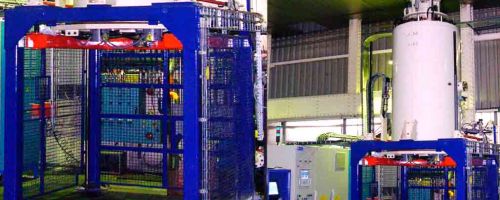

Four de nitruration ionique à sole élévatrice
Travaux réalisés
- Réfection complète du four : mécanique, vide, eau …
- Armoire électrique neuve
- Armoire électrique
- Automatisme et supervision
![Four de nitruration ionique à sole élévatrice](/templates/yootheme/cache/14/FOUR-NITRURATION-IONIQUE-ELEVATRICE-2-1416da20.jpeg)
- Pour le traitement en série
- Chauffage par plasma, convection et rayonnement
- Refroidissement par échangeur
- Conduite du cycle entièrement automatique, PC de supervision

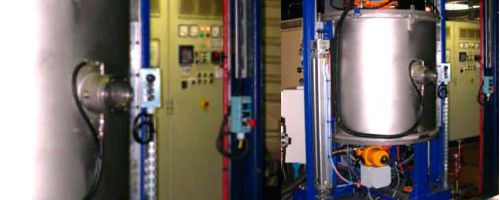

Four de nitruration ionique type cloche
Travaux réalisés
- Conception et réalisation :
- Four, mécanique, vide, …
- Armoire électrique
- Automatisme et supervision
![Four de nitruration ionique type cloche](/templates/yootheme/cache/99/FOUR-DE-NITRURATION-IONIQUE-CLOCHE-2-998c90b8.jpeg)
- Agréer pour le traitement de pièce aéronautique et médicale
- Chauffage par plasma, convection et rayonnement
- Conduite du cycle entièrement automatique
- Historisation des traitements sur PC de supervision
Ligne de 8 fours sous atmosphère
avec bac de trempe huile
Travaux réalisés
- Tableaux de gaz
- Armoires électriques
- Automatisme et supervision
![](/templates/yootheme/cache/4e/LIGNE-FOURS-TMOSPHERE-4e8be8d4.jpeg)
- 8 fours à chambre avec bac de trempe huile incorporé
- Réalisation de trempe, cémentation, carbonitruration
- Planification de la production par le PC
- Conduite du cycle entièrement automatique
- PC de supervision pour toute la ligne

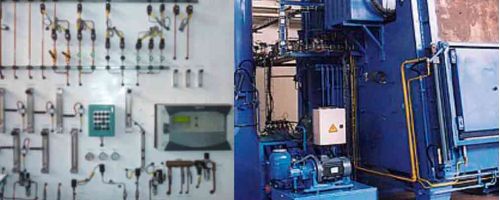

Four sous atmosphere
avec bac de trempe sel
Travaux réalisés
- Tableaux de gaz neuf
- Armoires électriques neuves
- Automatisme et supervision
![](/templates/yootheme/cache/55/FOUR-ATMOSPHERE--TREMPE-SEL-559daf08.jpeg)
- Fours à chambre avec bac de trempe sel incorporé
- Réalisation de trempe bainitique
- Tableaux de 9 lignes gaz : N2, CH3OH, Air, CH4, NH3
- Conduite du cycle entièrement automatique
- PC de supervision

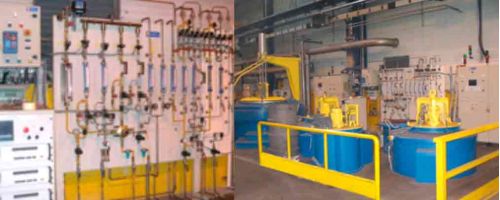

Fours pot de nitruration gazeuse
Travaux réalisés
- Révision mécanique
- Tableaux de gaz neuf
- Four de post combustion
- Armoire électrique neuve
- Automatisme et supervision
![](/templates/yootheme/cache/0d/FOUR-NITRURATION-GAZEUSE-0dc6963e.jpeg)
- 3 fours pot de nitruration gazeuse
- 1 cellule de refroidissement
- 1 four de post combustion pour le brûlage des gaz en sortie de four (agréé DRIRE)
- Conduite du cycle entièrement automatique
- PC de supervision commun aux 3 fours

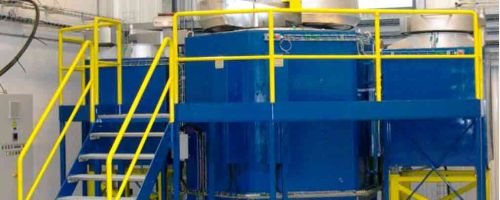

Fours pot à lit fluidisé
Permet tous types de traitement
- Trempe acier
- Trempe fonte bainitique
- Revenu, recuit, ferritisation
- Trempe aluminium
- Traitement moules, outillages
![](/templates/yootheme/cache/0d/FOURS-POT-LIT-FLUIDISE-0d6069eb.jpeg)
- Fours de trempe à lit fluidisé
- Température jusqu’à 980°C
- Échanges thermiques optimisés
- Respect de l’environnement
Four de nitruration ionique type puit
Travaux réalisés
- Amélioration du process
- Armoire électrique neuve
- Automatisme et supervision
![](/templates/yootheme/cache/9d/FOUR-NITRURATION-IONIQUE-PUIT-9dba81fb.jpeg)
- Pour le traitement des tubes des barres de contrôle de réacteur nucléaire
- Profondeur 9 m
- 18 thermocouples d’enregistrement
- Chauffage par plasma et rayonnement
- Conduite du cycle entièrement automatique, PC de supervision
- Installation agréée par AREVA
Fours pot de cémentation grande capacité
Travaux réalisés
- Tableaux de gaz : N2, CH3OH, CH4, Air
- Instrumentation
- Armoire d’analyse atmosphère
- Armoires électriques
- Automatisme, supervision
- Télésurveillance, téléalarme
![](/templates/yootheme/cache/bb/FOURS-CEMENTATION-GRANDE-CAPACITE-bb3280bd.jpeg)
- 5 fours à charge type pot, cémentation, trempe huile, revenu
- Traitement de grosses pignonneries pour réducteurs forte puissance
- Durée de traitement jusqu’à 2 semaines sans intervention opérateur
- Supervision avec télésurveillance et contrôle à distance

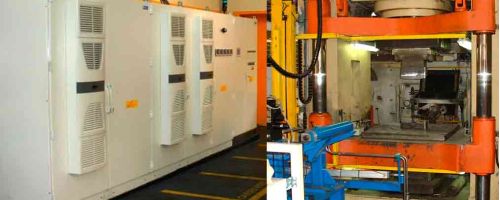

Four de frittage sous h2
Travaux réalisés
- Nouveau tableau de gaz
- Réfection circuit gaz, veilleuses et sécurités atmosphère
- Armoires électriques neuves
- Automatisme
![](/templates/yootheme/cache/63/FOUR-DE-FRITTAGE-H2-635ed476.jpeg)
- Frittage de patin de frein ferroviaire (TGV)
- Four poussant avec sas d’entrée et de sortie étanches
- Sous atmosphère 80% H2

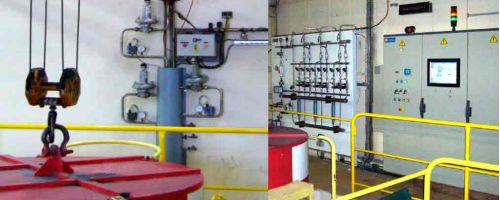

Fours de recuit sous h2
Travaux réalisés
- Mise en conformité et en sécurité
- Nouveau tableau de gaz N2 et H2
- Brûlage des fumées
- Armoires électriques neuves
- Automatisme, supervision
![](/templates/yootheme/cache/08/FOUR-DE-FRITTAGE-H2tgv-08d8e54e.jpeg)
- 3 fours à cloche 1200 °C de recuit magnétique sous hydrogène pur
